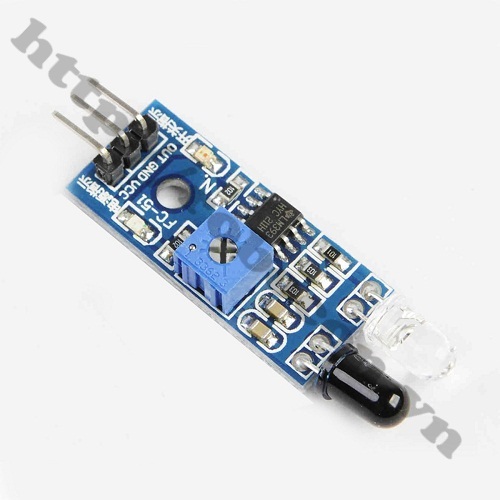

MDL291 MODULE CẢM BIẾN THU PHÁT HỒNG NGOẠI

Số Lượng 1-9 10 - 49 >=50
Giá(VNĐ) 22,000  21,000  20,000
- Xuất Xứ: Trung Quốc
- Hiện Trạng: Còn hàng

Đánh giá: 3.0/5 (2 phiếu bầu)

Mô tả chi tiết

Tính năng sản phẩm:

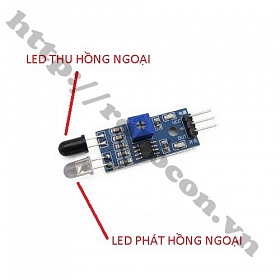

Module cảm biến có khả năng thích nghi với ánh sang môi trường xung quanh. Module sử dụng một cặp thu phát hồng ngoại: một led thu hồng ngoại và một led phát hồng ngoại

Khi các mô-đun phát hiện chướng ngại vật ở phía trước của tín hiệu, đèn LED  phát sáng, trong khi cổng OUT duy trì tín hiệu đầu ra thấp,

Module Thu Phát Hồng Ngoại có thể phát hiện  khoảng cách 2 ~ 30cm,Khoảng cách cho kết quả tốt trong điều kiện thực tế là 2-10 cm

Góc quét 35 °, khoảng cách phát hiện có thể được chiết áp để điều chỉnh, điều chỉnh chiết áp chiều kim đồng hồ  để tăng khoảng cách phát hiện; ngược chiều để điều chỉnh chiết áp để giảm khoảng cách phát hiện.


Các cảm biến hồng ngoại phát hiện hoạt động phản ánh, vì vậy phản xạ mục tiêu và hình dạng là chìa khóa để các khoảng cách phát hiện.

Trong đó phát hiện màu đen phạm vi tối thiểu, trắng tối đa, diện tích nhỏ của các đối tượng nhỏ từ một vùng rộng lớn từ lớn.



Cổng ra module cảm biến OUT cổng có thể được kết nối trực tiếp với vi điều khiển IO, trực tiếp có thể điều khiển một relay 5V; Kết nối: VCC-VCC; GND-GND; OUT-IO

Module Sử dụng LM393 rất ổn định;


Có thể được sử dụng cho 3-5V DC module cung cấp điện. Khi bật nguồn, đèn báo nguồn màu đỏ;


VCC 3.3V-5V điện áp bên ngoài (có thể được kết nối trực tiếp đến 5v và 3.3v vi điều khiển MCU)
GND GND ngoài


OUT nhỏ giao diện đầu ra kỹ thuật số (0 và 1)



Ứng dụng dò đường, tránh chướng ngại vật, đếm sản phẩm và nhiều ứng dụng khác.



Thông số kỹ thuật:



-   Mã sản phẩm: MDL291

-    VCC:  3.3 – 5v ( có thể dùng nguồn trực tiếp từ vi điều khiển)

-    Đầu ra: Logic (0,1)

-    Kích thước: 3.2x1.4 cm

-    Lỗ bắt vít: 3mm

-    Khoảng cách phát hiện vật cản: 2 – 30cm ( Khoảng cách có thể điều chỉnh bằng biến trở tinh chỉnh

-    Góc phát hiện: 35­­o

-    Đầu ra có thể kết nối trực tiếp với các chân I/O của vi điều khiển hoặc dùng điều khiển relay

-    IC so sánh LM393 hoạt động ổn định







MODULE CẢM BIẾN THU PHÁT HỒNG NGOẠI







MODULE CẢM BIẾN THU PHÁT HỒNG NGOẠI







MODULE CẢM BIẾN THU PHÁT HỒNG NGOẠI







MODULE CẢM BIẾN THU PHÁT HỒNG NGOẠI







MODULE CẢM BIẾN THU PHÁT HỒNG NGOẠI







MODULE CẢM BIẾN THU PHÁT HỒNG NGOẠI
