MDL270 CẢM BIẾN LƯU LƯỢNG NƯỚC 1 - 30 LÍT YF-S201
Số Lượng | 1-19 | 20-39 | >=40 |
---|---|---|---|
Giá(VNĐ) | 79,000 | 77,000 | 75,000 |
- Hiện Trạng: Còn hàng





Tính năng sản phẩm:
Cảm biến lưu lượng s201 – cảm biến Hall là cảm biến lưu lượng nước thường dùng trong các máy bơm nước hồ cá, máy bơm mini, máy nước nóng.v.v…. Cảm biến hoạt động dựa tên cánh quạt nước và cảm biến Hall bên trong, khi nước chảy qua làm quạt nước quay ==> cảm biến Hall ==> xung vuông ( từ NPN).
Cảm biến dạng vi lượng, có các khoang chứa thể tích nhất định, khi hoạt động sẽ cho từng lượng thể tích qua, cơ cấu xoay và cảm biến hall giúp đếm số lượng thể tích đã đi qua xuất thành dạng xung (displacement flow meter). Số xung đại diện cho thể tích nên độ chính xác do phương pháp đo gần như tuyệt đối, sai số chỉ còn lại rất nhỏ do chế tạo cơ khí.
Thông số kỹ thuật:
- Nguồn : 5 – 24V
- Dòng tiêu thụ : < 10mA.
- Chịu áp lực đến : 1.75Mpa
- Lưu lượng đo : 1 – 30 (L/min)
- Nhiệt độ hoạt động : < 120 độ C
- Độ ẩm : 35% – 90% RH
- Kích thước : 61 x 36 x 34mm
Lưu ý: Không được để nghiêng quá 5 độ, lắp thẳng đứng và nhiệt độ nước chảy qua.
Chức năng 3 dây ngõ ra :
- Màu đỏ : nguồn : 5 – 24V
- Dây đen : GND (mass).
- Dây vàng : tín hiệu.
- Bằng cách đếm xung từ ngả ra của cảm biến, Bạn có thể dễ dàng tính được lưu lượng nước. Mỗi xung tương ứng khoảng 2.25 ml.
Lưu ý:
Đây không phải là một bộ cảm biến có độ chính xác tuyệt đối. Tốc độ xung có thể sai lệch một chút tùy thuộc vào tốc độ dòng chảy, áp suất chất lỏng và định hướng cảm biến. Vì vậy cần hiệu chỉnh sai lệch khoảng 10%. Tuy nhiên, nếu đo lưu lượng cơ bản thì đây là cảm biến tốt nhất.
Các tín hiệu xung ra là một dải xung vuông đơn giản vì vậy nó khá dễ dàng để nhập và chuyển đổi thành lít mỗi phút bằng cách sử dụng công thức sau đây:
Công thức lưu lượng :
Q = F / 7.5 :Tần số xung (Hz) / 7,5 = tốc độ dòng chảy (L / phút)
F : tần số ( Hz)
Q: lưu lượng : (L/min)
7.5 : hằng số
Lưu ý khi sử dụng:
- Nên đặt cảm biến ở trên cùng dòng chảy
- Không cho dòng chảy có chất hóa học, ăn mòn
- Không chịu va đập khi sử dụng
- Đặt cảm biến thẳng đứng không lệch quá 5 Độ
- Nhiệt độ nước chảy qua dưới 120 Độ C
Cảm biến lưu lượng nước 1 - 30 lít yf-s201

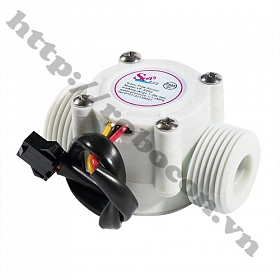

Cảm biến lưu lượng nước 1 - 30 lít yf-s201
Cảm biến lưu lượng nước 1 - 30 lít yf-s201
Cảm biến lưu lượng nước 1 - 30 lít yf-s201
Sau khi bạn đặt mua hàng, chúng tôi sẽ gọi lại cho bạn vào giờ hành chính để xác nhận lại đơn hàng, phí vận chuyển và thời gian giao hàng. Sau khi bạn đồng ý và thanh toán đơn hàng, chúng tôi sẽ tiến hành giao hàng cho bạn. Nếu bạn cần tư vấn hay ngại đặt hàng bạn có thể liên hệ trực tiếp qua hotline 0931.118.199 để chúng tôi hỗ trợ bạn được tốt hơn!
