LCD2 Màn hình Nokia 5110 LCD Graphic 84x48

Số Lượng 1-9 10-19 >=20
Giá(VNĐ) 60,000  58,000  55,000
- Xuất Xứ: China
- Hiện Trạng: Còn hàng

Đánh giá: 3.2/5 (9 phiếu bầu)

Mô tả chi tiết

   Thông số kỹ thuật:

     + Điện áp làm việc 3V - 5V

     + Độ phân giải: 84x48 pixel

    LCD Nokia 5110 thuộc dòng sản phầm Graphic LCD 84x48.

    LCD Nokia 5110màn hình LCD Graphic đơn giản với nhiều ứng dụng khác nhau. Nguồn gốc màn hinh này thực chất là từ các thế hệ điện thoại di động trước đây. Nó đã được gắn trên một bô PCB dễ dàng hàn gắn với các board khác.
LCD Nokia 5110 sử dụng vi điều khiển PCD8544, được sử dụng cùng với Nokia 3310 LCD trước đây. PCD8544 là dạng low power CMOS controller/driver, được thiết kế vơi chế độ hiển thị màn hình graphic là 84 cột và 48 hàng. Tất cả các chưc năng cơ bản đã được tích hợp sẵn trên chip, từ đó cho ta hiệu quả về một thiết bị ngoại vi chiếm ít nguồn tiêu thụ. PCD8544 giao tiếp với vi điều khiển của chúng ta qua một loạt các chân bus đã được cung cấp sẵn.

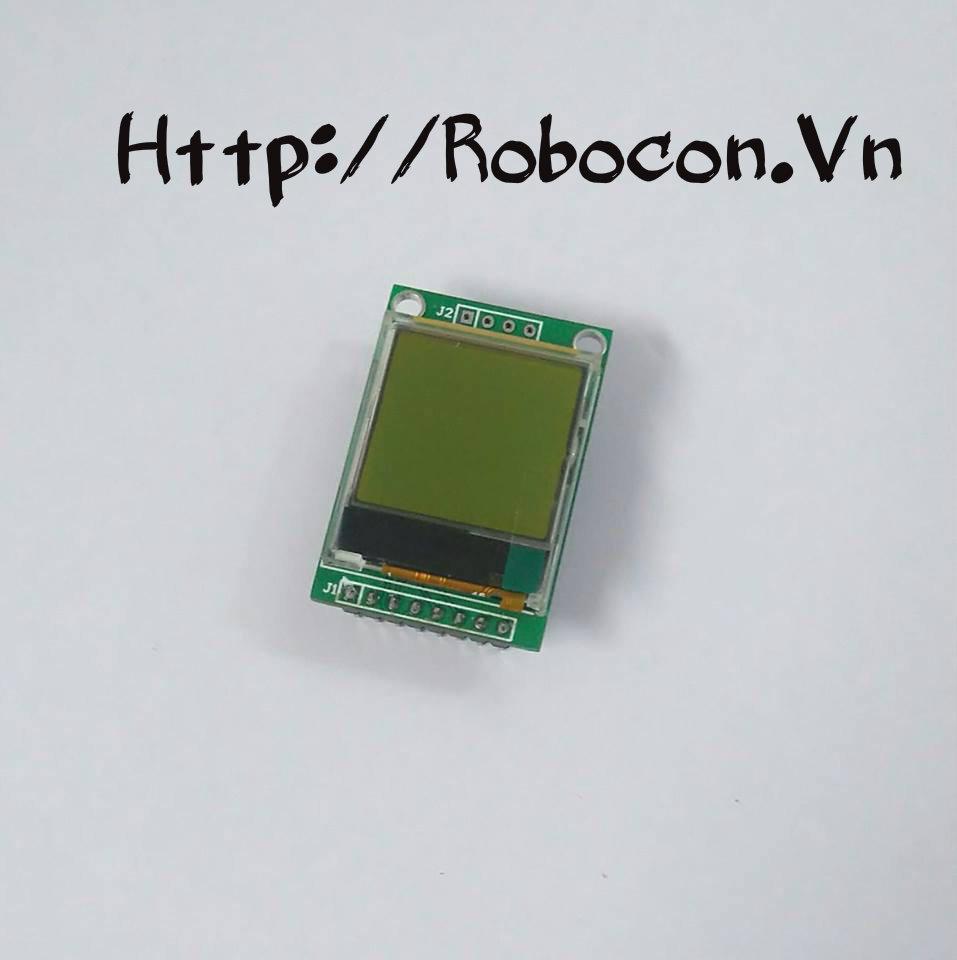

Màn hình nokia 5110

Màn hình nokia 5110


    Màn hình Nokia 5110 rất thích hợp sử dụng cho các dự án Arduino vì kích thước nhỏ, khả năng hiển thị kí tự nhiều.

    Màn hình LCD Nokia 5110 được điều khiển toàn bộ bởi 5 cổng đầu vào, và 3 cổng nguồn, dưới dạng giao tiếp SPI, gồm:
        - RST – Tín hiệu Reset, giúp khởi động, reset màn hình
        - CE – Tín hiệu Chip Select, giúp đưa ra tín hiệu chọn chip hoạt động ở mức tích cực thấp
        - DC – Tín hiệu Data/Command giúp ta chọn chế độ đưa lệnh vào PCD8544 là lệnh điều khiển, hay dữ liệu hiển thị
        - DIN – Dữ liệu đầu vào có thể là lệnh điều khiển hoặc dữ liệu hiển thị màn hình
        - CLK – Xung Clock điều khiển
        - VCC – Nguồn nuôi
        - LIGHT – Đất cho đèn LED Backlight
        - GND – Đất cho nguồn nuôi

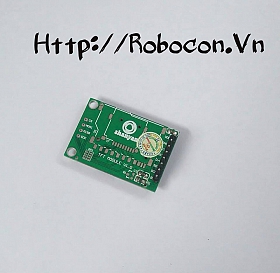

Màn hình nokia 5110 graphic

Màn hình nokia 5110 graphic
