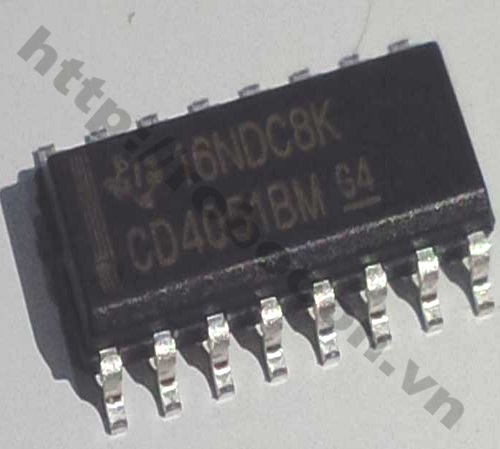

IC95 IC CD4051 STOP16 SMD
Số Lượng | 1-10 | 11-20 | >=21 |
---|---|---|---|
Giá(VNĐ) | 3,500 | 3,200 | 3,000 |
- Hiện Trạng: Còn hàng

Thông số kỹ thuật:
- Trọng lượng: 0.4 g
IC95 IC CD4051 STOP16 SMD
1: Tổng quan
- IC dồn/tách kênh (MUX/DEMUX) là các switching analog nhiều kênh tốc độ cao được điều khiển bởi tín hiệu digital
- Ứng dụng trong:
Các mạch chuyển đổi ADC, DAC
Phân luồn tín hiệu
Các mạch logic khả trình(FPGA)
Các loại cảm biến
2: Đặc tính
a: Cấu tạo
- Sơ đồ chân và chức năng các chân
IC95 IC CD4051 STOP16 SMD
Chân 9, 10, 11 là các đầu vào digital chọn kênh
Chân 1, 2, 4, 5, 12, 13, 14, 15 là các kênh switch
Chân 3 là kênh đầu ra (khi dồn kênh) hoặc đầu vào (khi tách kênh)
Chân 6 là chân disable các channel
VDD là điện áp dương nguồn cấp(có 3 mức 5V, 10V, 15V)
VEE là chân điện áp âm nguồn cấp ( thường để VEE=0)
Vss nối đất; VDD-Vss<20V
IC hoạt động như sau: Khi chân 6 enable, IC hoạt động ở chế độ tách kênh.
Ta có đầu ra là các kênh switch, đầu vào là chân số 4 COM OUT/IN. Ví dụ khi ABC=(101)=5 thì đầu ra CHANNEL I/O 5 được enable
IC95 IC CD4051 STOP16 SMD
b: Đặc tính điện
- Dải điện áp hoạt động: 3V -> 20V
- Tốc độ chuyển trạng thái kênh <720ns
- Điện trở khi kênh ON: 125 Ôm
- Điện trở khi kênh OFF: rất lớn, dòng rò max=100pA với VDD - VEE=18V
Sau khi bạn đặt mua hàng, chúng tôi sẽ gọi lại cho bạn vào giờ hành chính để xác nhận lại đơn hàng, phí vận chuyển và thời gian giao hàng. Sau khi bạn đồng ý và thanh toán đơn hàng, chúng tôi sẽ tiến hành giao hàng cho bạn. Nếu bạn cần tư vấn hay ngại đặt hàng bạn có thể liên hệ trực tiếp qua hotline 0931.118.119 để chúng tôi hỗ trợ bạn được tốt hơn!
