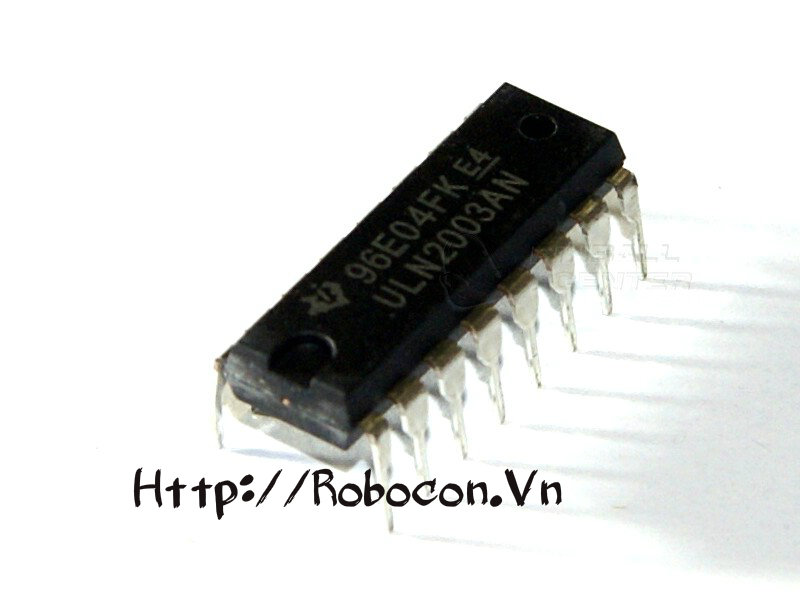

IC6 IC đệm dòng ULN2003

Số Lượng 1-49 50-99 >=100
Giá(VNĐ) 4,500  4,000  3,800
- Xuất Xứ: ST
- Hiện Trạng: Còn hàng

Đánh giá: 2.8/5 (20 phiếu bầu)

Mô tả chi tiết

Tải về datasheet IC ULN2003

  Thông số kỹ thuật:

       Điện áp ra max: 50V (Vce)

       Điện áo vào max: 30V (Vin)

       Dòng điện đầu ra liên tục: Ic = 500mA

       Dòng điện đầu vào liên tục: IIN = 25mA

       Công suất tiêu tán trên mỗi cặp darlington: 1W

       Nhiệt độ làm việc: -55 ~ 150oC



    ULN 2003 là một vi mạch đệm, bản chất cấu tạo là các mảng darlington chịu được dòng đện lớn và điện áp cao, trong đó có chứa 7 cặp transistor NPN ghép darlington cực góp hở với cực phát chung. Mỗi kênh của ULN 2003 có một diode chặn có thể sử dụng trong trường hợp tải có tính cảm ứng, ví dụ như các relay.

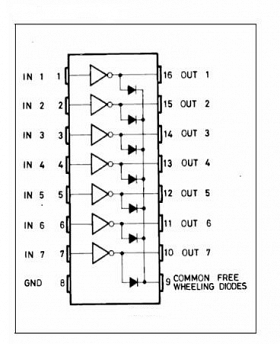

Cấu tạo của IC đệm dòng ULN2003



Cấu tạo của IC đệm dòng ULN2003



    ULN 2003 có khả năng điều khiển 7 kênh riêng biệt, có thể nối trực tiếp với vi điều khiển 5V. Bên cạnh đó, mỗi kênh của ULN 2003 có thể chịu được dòng điện lớn trong một khoảng thời gian dài lên tới 500mA với  biên độ đỉnh lên tới 600mA.



   Ứng dụng của ULN 2003 được sử dụng trong các mạch đệm điều khiển động cơ một chiều, động cơ bước, khối hiển thị ma trận led,...

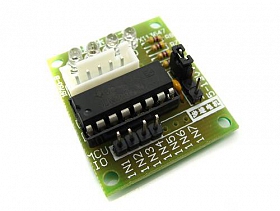

Sơ đồ mạch điện kết nối IC ULN2803

Sơ đồ mạch điện kết nối IC ULN2003





Kết nối ULN2803 và pic

Kết nối ULN2003 và PIC
