IC124 Ic Viper12A Dip8 8 chân Chính Hãng ST

Tính năng sản phẩm:

- Viper12A DIP8 chính hãng ST kết hợp bộ điều khiển PWM chế độ hiện tại chuyên dụng với mosfet điện áp cao trên cùng một chip silicon. Ic viper 12A với các ứng dụng điển hình bao gồm nguồn cung câp điện cho bộ điều hợp sạc pin, nguồn điện dự phòng cho TV hoặc màn hình, nguồn cung cấp phụ trợ cho điều khiển động cơ,...

- Ic viper 12A 8 chân cắm có phạm vi điện áp đầu vào lớn trên chân VDD cung cấp thay đổi trong cung cấp phụ trợ. Tính năng này thích nghi tốt với pin cấu hình bộ chuyển đổi sạc. Chế độ chụp tự động trong điều kiện tải thấp. Bảo vệ quá áp trong chế độ nấc.

- Chân SOURCE : bên trong IC VIPER12A được tích hợp sẵn mosfet và có mạch dao động tạo xung cho mosfet. Chân SOURCE là chân S của mosfet sẽ nối với điện áp âm (N) sau chỉnh lưu.
- Chân FB: Chân feedback , đầu vào tín hiệu của chân này là tín hiệu dòng điện cảm ứng từ cuộn dây phụ bên sơ cấp. Dòng điện này kết hợp với dòng Is của mosfet bên trong VIPER12A, tạo ra điện áp để so sánh với điện áp chuẩn, đưa ra tín hiệu đóng cắt, điều chỉnh tần số đóng cắt Mosfet.

- Tham khảo datasheet: Tại đây

Thông số kỹ thuật:

- Số lượng các kênh đầu ra: 1
- Số Pins: 8
- Nhiệt độ hoạt động: -40oC đến +150oC
- Kiểu chân: DIP
- Dải điện áp: 9-38V
- Tần số: 60kHz

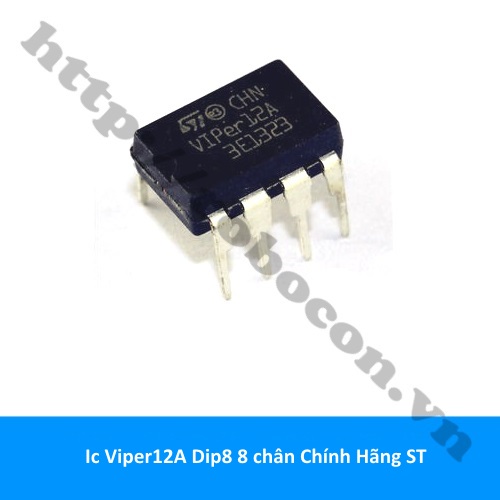

Ic Viper12A  Dip8 8 chân Chính Hãng ST

Ic Viper12A 8 chân Chính Hãng ST

Sơ Đồ Chân Viper12A  Dip8
